USB接口是现在最流行的设备接口之一，不管是在计算机还是别的设备上已经成为了必不可少的接口，那么最近有用户问USB接口定义，USB接口引脚都是怎么定义其功能作用的呢？下面一起来看看图解。

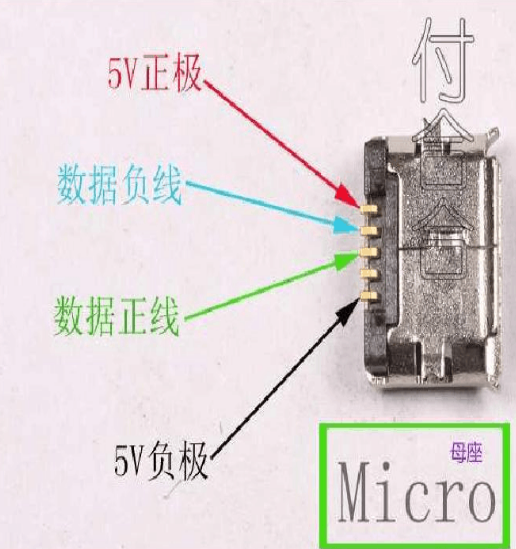

Mini USB,Micro USB,Type-c usb,A型USB,B型USB。

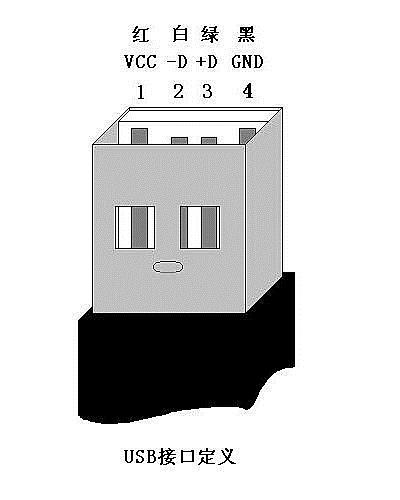

USB接口定义及USB接口外形图USB 引脚定义：



一般而言

红（Vcc）），白（D-），绿（D+），黑（GND）

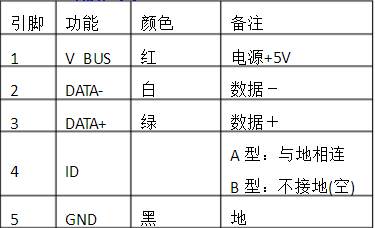

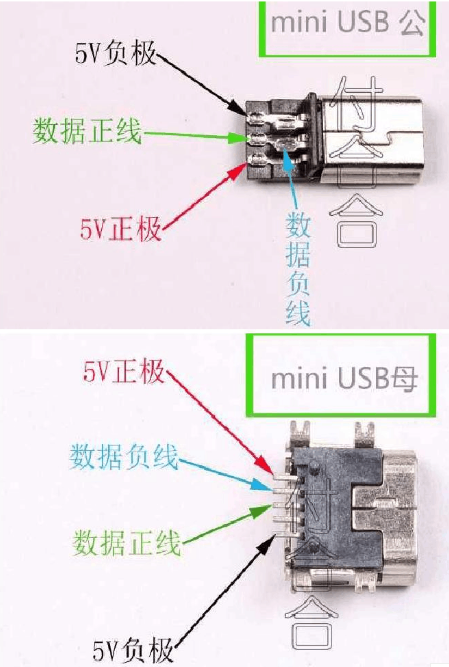

mini usb引脚定义：




其中ID脚在oTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式（master mode）

如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

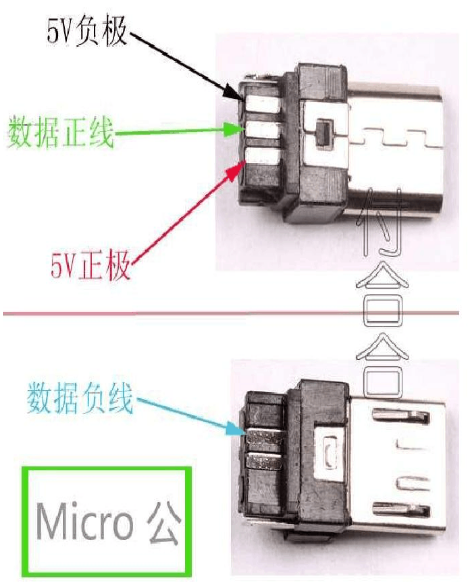

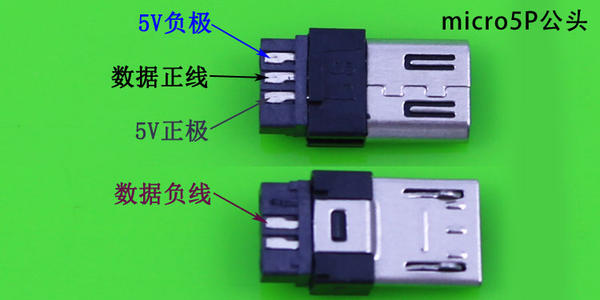

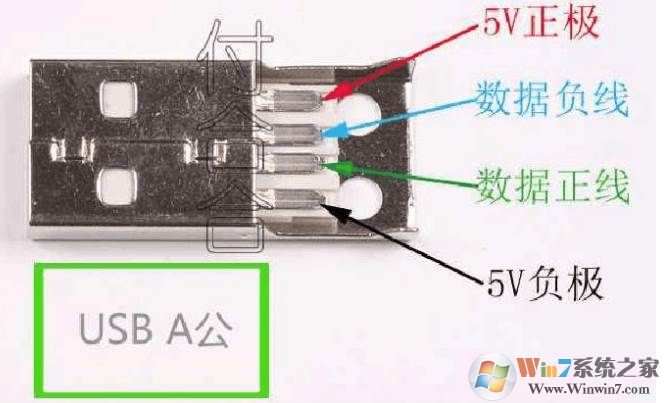

USB公接口引脚定义图：

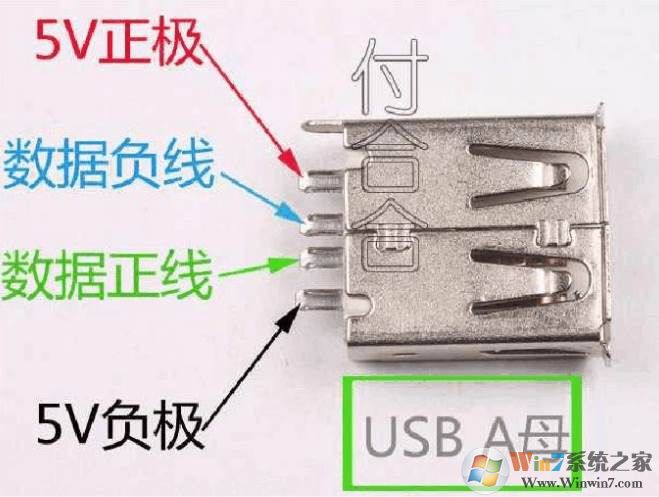

USB母接口引脚定义图：

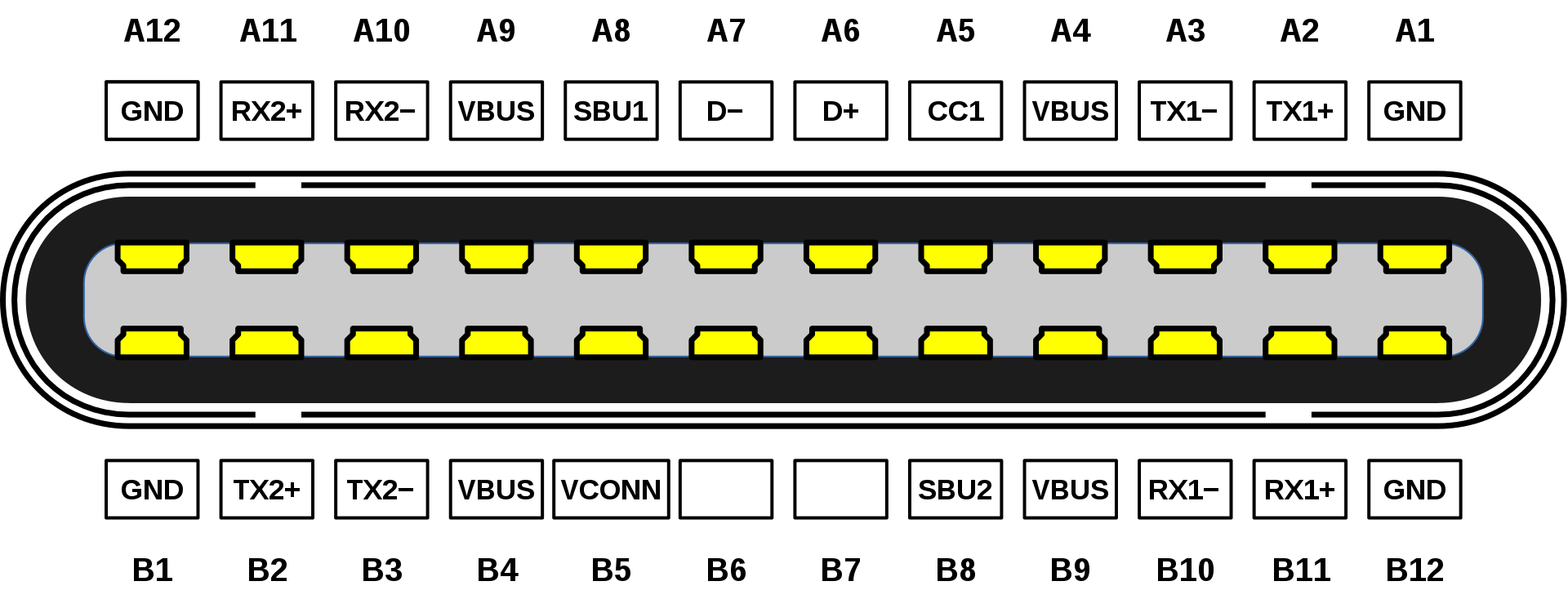

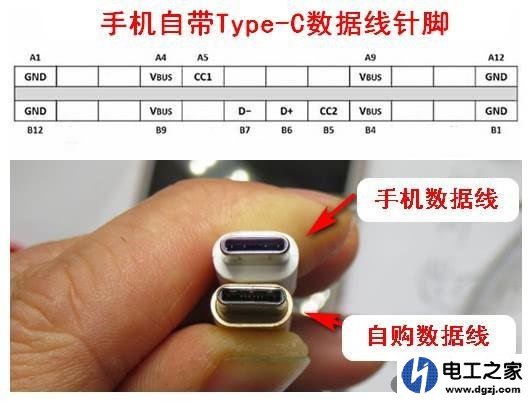

 Type-C接口定义：

母头

公头

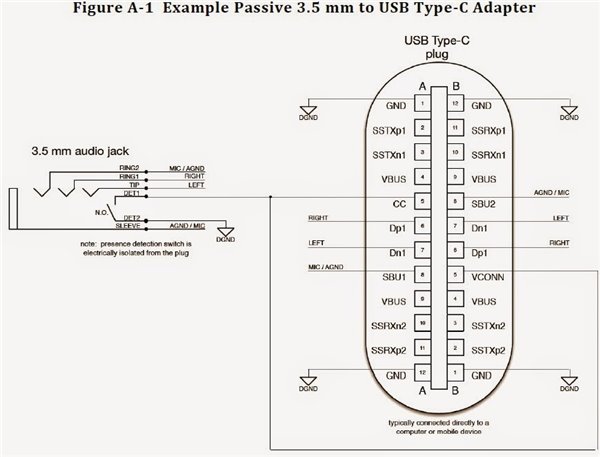

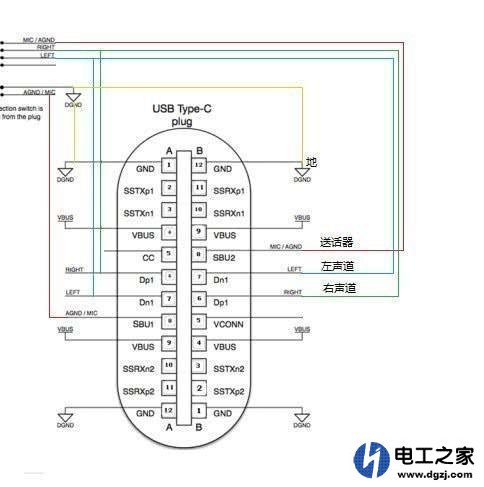

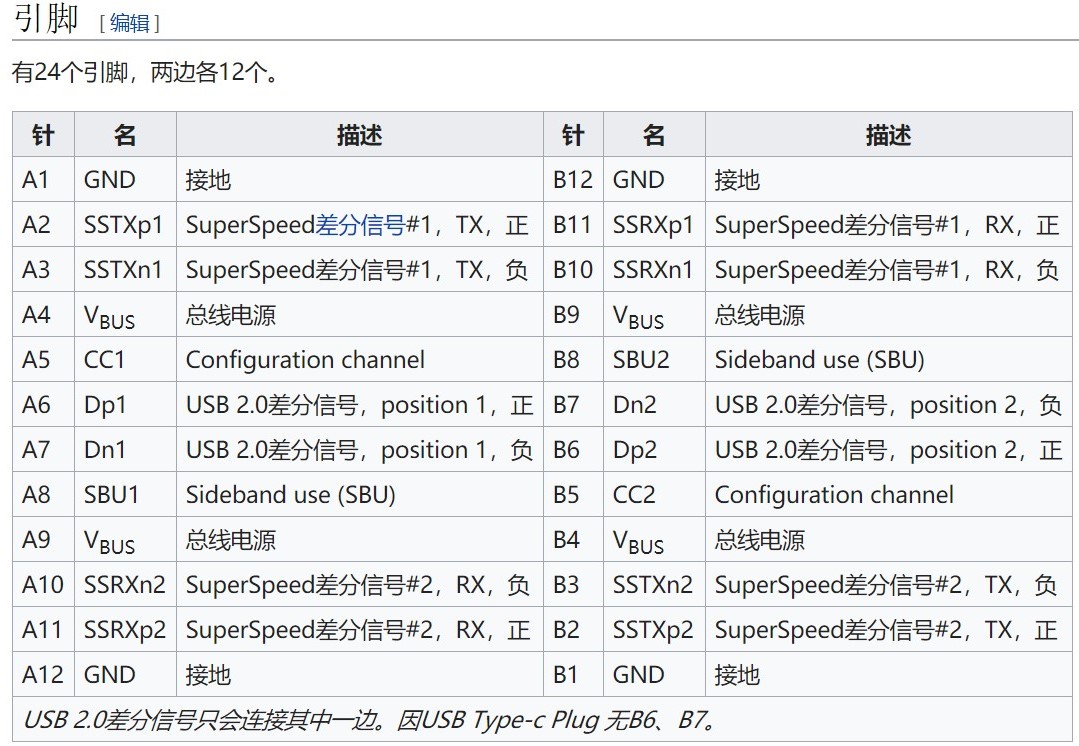

引脚定义
